Obrotnica parowozów w Racławicach Śląskich

To urządzenie, którego zadaniem jest zmiana kierunku jazdy lokomotywy lub wagonu. Pojazd wjeżdżał na platformę, która następnie była obracana najczęściej o 180 stopni. Dzięki temu pociągi prowadzone parowozami nie musiał być prowadzone lokomotywą jadącą tendrem z przodu. Z pomocą obrotnicy często kierowano lokomotywy także na inne tory.

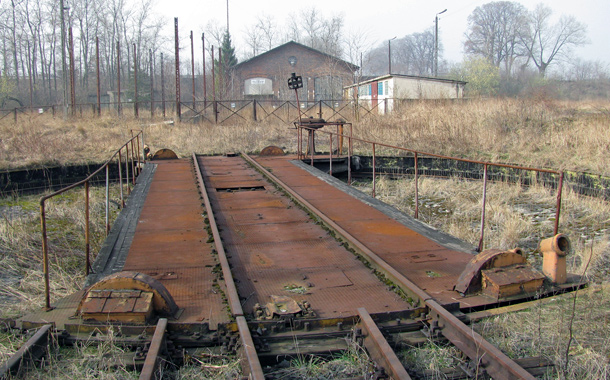

Obraz: obrotnica_parowozow.jpg

Obrotnica parowozów to jeden ze skarbów racławickiej kolei

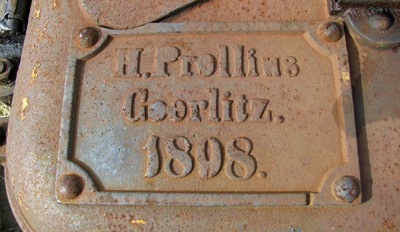

Obraz: obrotnica_parowozow_wiek.jpg

Ta tablica dokładnie mówi nam o wieku urządzenia

Obraz: obrotnica_parowozow_mech.jpg

Korba i mechanizm do zmiany pozycji obrotnicy

Obrotnica to urządzenie niewielkich rozmiarów, ale wielkich zalet. Gdyby nie obrotnica to do obrócenia lokomotywy o 180 stopni (np. z tyłu na przód) konieczna byłaby budowa dodatkowych torów o znacznej powierzchni.

Z pomocą obrotnicy lokomotywa wjeżdżała na platformę i zatrzymywała się na niej. Zwalniano tzw. rygiel i z pomocą mechanizmu ręcznego (bywały też automatyczne) obracało się platformę kierując lokomotywę na ten sam tor lub inny np. tor prowadzony do lokomotywowni.

Im większa obrotnica, tym większe lokomotywy mogły być z jej pomocą obracane. W Racławicach Śląskich powstała mała obrotnica do obracania niewielkich lokomotyw i wagonów. Obracano na niej małe parowozy np. polskie parowozy serii Okl27 lub Tkt48. Były to lokomotywy odpowiedzialne za ruch kolejowy w kierunku Głubczyc i Raciborza. Na linii kolejowej do Kędzierzyna-Koźla i Nysy kursowały większe parowozy, których w Racławicach nie można było obracać.

Racławicka obrotnica znajduje się w pobliżu dawnej lokomotywowni (zachodnia część stacji) i została sprowadzona do Racławic zakładów H. Proliussa (Zgorzelec) w 1898 roku. Był to okres rozbudowy lokalnego węzła kolejowego. Powstała lokomotywownia, a na Kolei Podsudeckiej dobudowano dodatkowy tor. Obrotnica była używana regularnie jeszcze w latach 80. ub. wieku. Dziś można sprawdzić jej działanie, choć samo obrócenie platformy jest zadaniem trudnym (mechanizm obrotnicy jest zardzewiały i nie wysmarowany).

Kiedyś na każdej znaczącej stacji można było zobaczyć obrotnicę parowozów. Dziś tego typu cuda techniki to prawdziwy rarytas. Zostały rozebrane i zniszczone. Należy czynić starania, aby podobny los nie spotkał racławickiej obrotnicy parowozów.
